伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,自力式閥門則牌全開狀態。 此閥一般水平安裝。
伸縮蝶閥結構特點:
伸縮蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復回轉,驅動力矩小等特點,用于截斷、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。伸縮蝶閥處于完全開啟位置時,伸縮蝶閥厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。伸縮蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
伸縮蝶閥采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。 如果要求伸縮蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。伸縮蝶閥的結構原理尤其適合制作大口徑閥門。伸縮蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。
常用的伸縮蝶閥有對夾式蝶閥、手動法蘭式伸縮蝶閥、對焊式蝶閥三種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間;法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上;對焊式蝶閥的兩端面與管道焊接連接。蝶板的流線形設計,使流體阻力損失小,可謂是一種節能型產品。閥桿為通桿結構,經過調質處理,有良好的綜合力學性能和抗腐蝕性,抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行,閥桿的填料不易破壞,密封可靠。與蝶板錐銷固定,外伸端為防沖出型設計,以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,操作扭矩小,90度回轉開啟迅速。
3、流量特性趨直線,調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
5、密封件可更換,且密封可靠達到雙向密封?!?/span>
6、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
7、該閥可設計成法蘭連接和對夾連接。
8、驅動方式可選擇手動、電動或氣動。
伸縮蝶閥采用標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999
伸縮蝶閥工作原理
伸縮蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動 來開啟、關閉和調節流體通道的一種閥門。伸縮蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則程全開狀態。

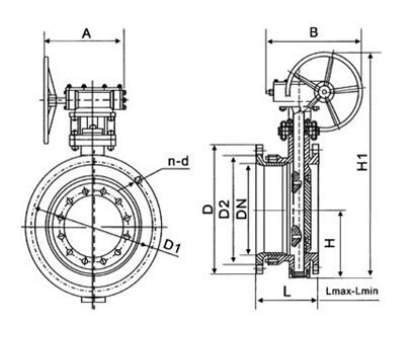

伸縮蝶閥結構圖
伸縮蝶閥主要技術參數:
公稱通徑 | DN(mm) | 50~2000 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤80℃ | |||
適用介質 | 空氣、水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
伸縮蝶閥主要零件材質
零件名稱 | 材料 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、聚四氟、聚內脂、不銹鋼 |
閥桿 | 2Cr13、不銹鋼、鉻鉬鋼 |
伸縮管 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |
伸縮蝶閥外形尺寸、法蘭尺寸和螺栓孔尺寸
公稱 通徑 | 外形尺寸(參考值) | 法蘭尺寸和螺栓孔尺寸(標準值) | |||||||||||||||||
H | H1 | 設計最 大長度 | 設計最 小長度 | 設計 長度 | A | B | 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |||||||
50 | 80 | 309 | 186 | 156 | 171 | 180 | 200 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 95 | 337 | 190 | 160 | 175 | 180 | 200 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
80 | 98 | 347 | 198 | 166 | 182 | 180 | 200 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 114 | 373 | 228 | 188 | 208 | 180 | 200 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
125 | 128 | 405 | 240 | 201 | 220 | 180 | 200 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 |
|
